Режим индикации на тахографе Меркурий

Записывающее контрольное устройство «Меркурий ТА-001» оборудовано современным жидкокристаллическим дисплеем, на который выводится режим индикации тахографа. Рекомендуем всем пользователям данного записывающего устройства, перед эксплуатацией тахографа внимательно ознакомиться с режимами стандартной индикации дисплея прибора.

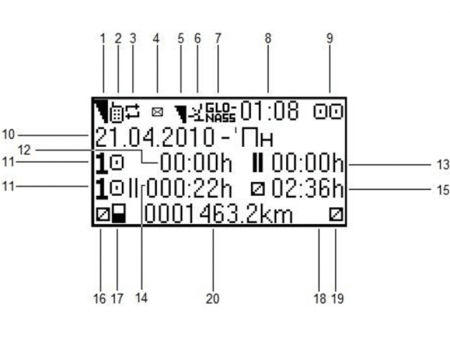

Когда автомобиль не движется, на экране дисплея отсутствует отображение какого-либо сообщения, а автоматически высвечивается стандартная индикация прибора (см. рис.).

Расшифровка стандартной индикации тахографа

1. Показатель уровня сигнала сети GSM, принимаемого модемом прибора

2. Индикатор наличия встроенного модема для приема сигнала сети GSM

3. Индикатор, показывающий передачу данных по сети

4. Индикатор входящих SMS сообщений

5. Индикатор уровня сигнала сети GLONASS/ GPS

6. Указатель наличия в тахографе приемника GLONASS/ GPS

7. Индикатор работы системы навигации GLONASS/ GPS

8. Отображение времени в местном формате

9. Индикатор режима работы бывает 5 вариантов.

   «квадрат с точкой» - показывает, что в прибор вставлена одна карта или в тахографе карты отсутствуют вовсе;
   «2 квадрата с точками» - данный символ указывает, что прибор работает в режиме экипажа (вставлены одновременно 2 карты разных водителей);
   «пустой квадрат с выпирающей линией» - индикатор, указывающий, что тахограф работает в режиме предприятия;
   «молоток» - указатель работы прибора в режиме мастера или мастерской;
   «пустой прямоугольник» - индикатор работы устройства в режиме контроля (выполняется проверка инспектором);


10. Указатель текущей даты в местном формате

11. Индикатор порядкового номера картоприемника

12. Время в движении транспортного средства

13. Общее время периодов отдыха водителя в рейсе

14. Индикатор общей продолжительности в движении за последние 14 дней

15. Указатель времени в пути за последние сутки

16. Индикатор текущего времени, проведенного за рулем ТС

17. Индикатор наличия карты в первом слоте тахографа:

    «пустой прямоугольник» – карта в слоте отсутствует;
    «полузаполненный прямоугольник» - карточка находится в слоте;


18. Индикатор наличия карты во втором слоте тахографа:

    «пустой прямоугольник» – карта в слоте отсутствует;
    «полузаполненный прямоугольник» - карточка находится в слоте;


19. Индикатор слот № 2 показывает текущую деятельность второго водителя экипажа

20. Индикатор пройденного автомобилем пути в километрах


Некоторые особенности индикации

Следует заметить, что стандартный дисплей тахографа меркурий отображает периоды работы и отдыха только одного шофера (картоприемник 1 или картоприемник 2). Для просмотра информации о работе сменного водителя необходимо воспользоваться кнопками «вверх» и «вниз». Во время рабочей смены водитель транспортного средства может выбрать один из трех режимов своей деятельности: состояние доступности, период отдыха и период работы.
